Az ipari automatizálás fejlődő környezetében a megbízható, hibamentes és nagy ciklusú működtetők iránti kereslet folyamatosan növekszik. A mérnökök és a rendszerintegrátorok következetesen értékelik a különféle működtetési technológiákat a precíz szelepmoduláció elérése érdekében. Ezek közül apneumatikus működtetőtovábbra is a kritikus alkalmazások sarokköve, eredendő egyszerűsége, gyors reagálása és robbanásbiztos jellemzői miatt. Ez a cikk megvizsgálja a legújabb műszaki trendeket, teljesítmény-benchmarkokat és minőségbiztosítási protokollokat, amelyek a mai piacot alakítják.
Ellentétben az elektromos vagy hidraulikus alternatívákkal, ez a technológia nem igényel elektromos vezetékeket a működési helyeken, így ideális petrolkémiai, bányászati és gázszállítási létesítményekhez. A szikrakockázat hiánya és a nagy hőmérséklet-ingadozások ellenálló képessége jelentős működési előnyök. Továbbá a moduláris felépítése egy modernpneumatikus működtetőlehetővé teszi a végálláskapcsolók, mágnesszelepek és pozicionálók egyszerű integrálását, lehetővé téve a fejlett diagnosztikát és a részleges lökettesztet a rendszer leállítása nélkül.

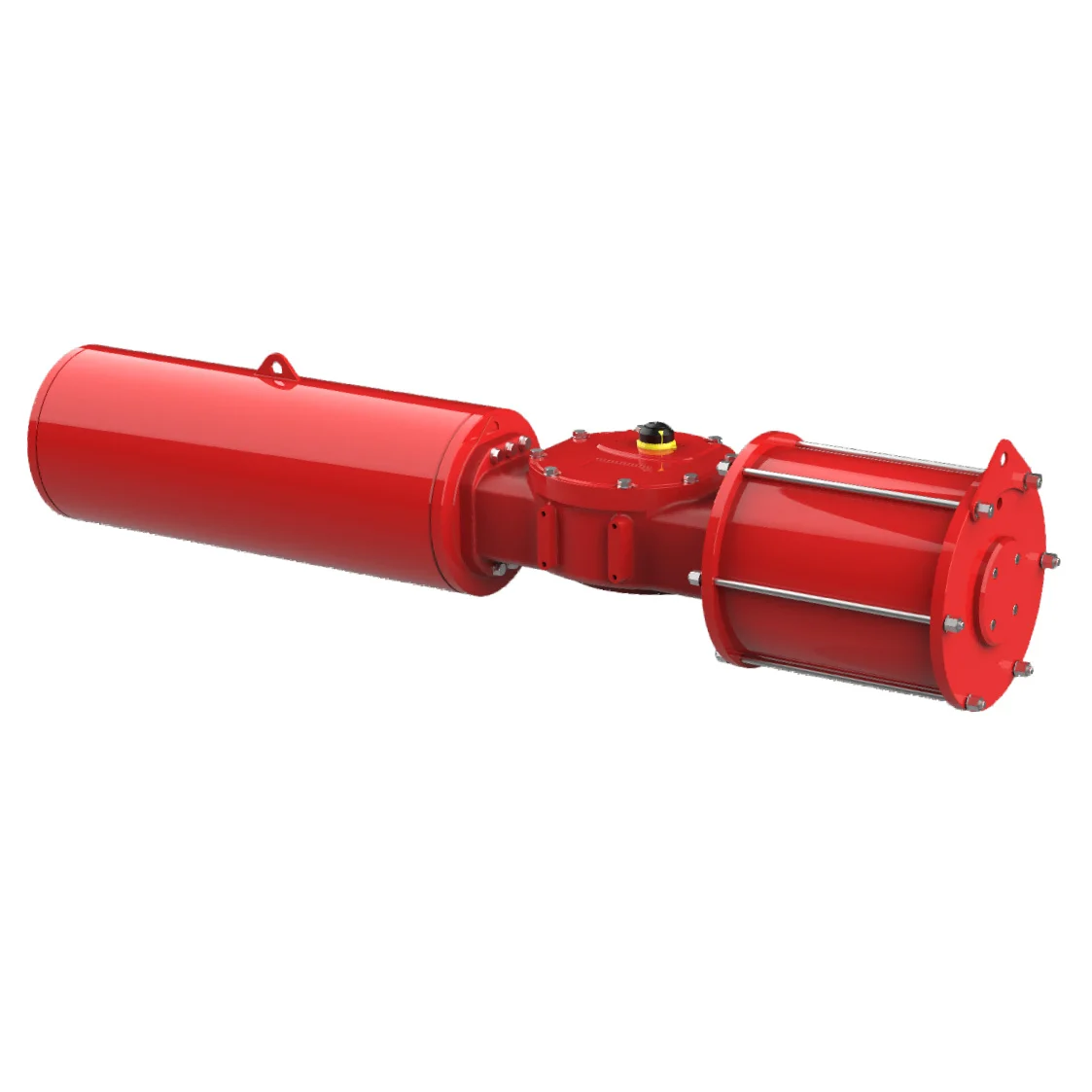

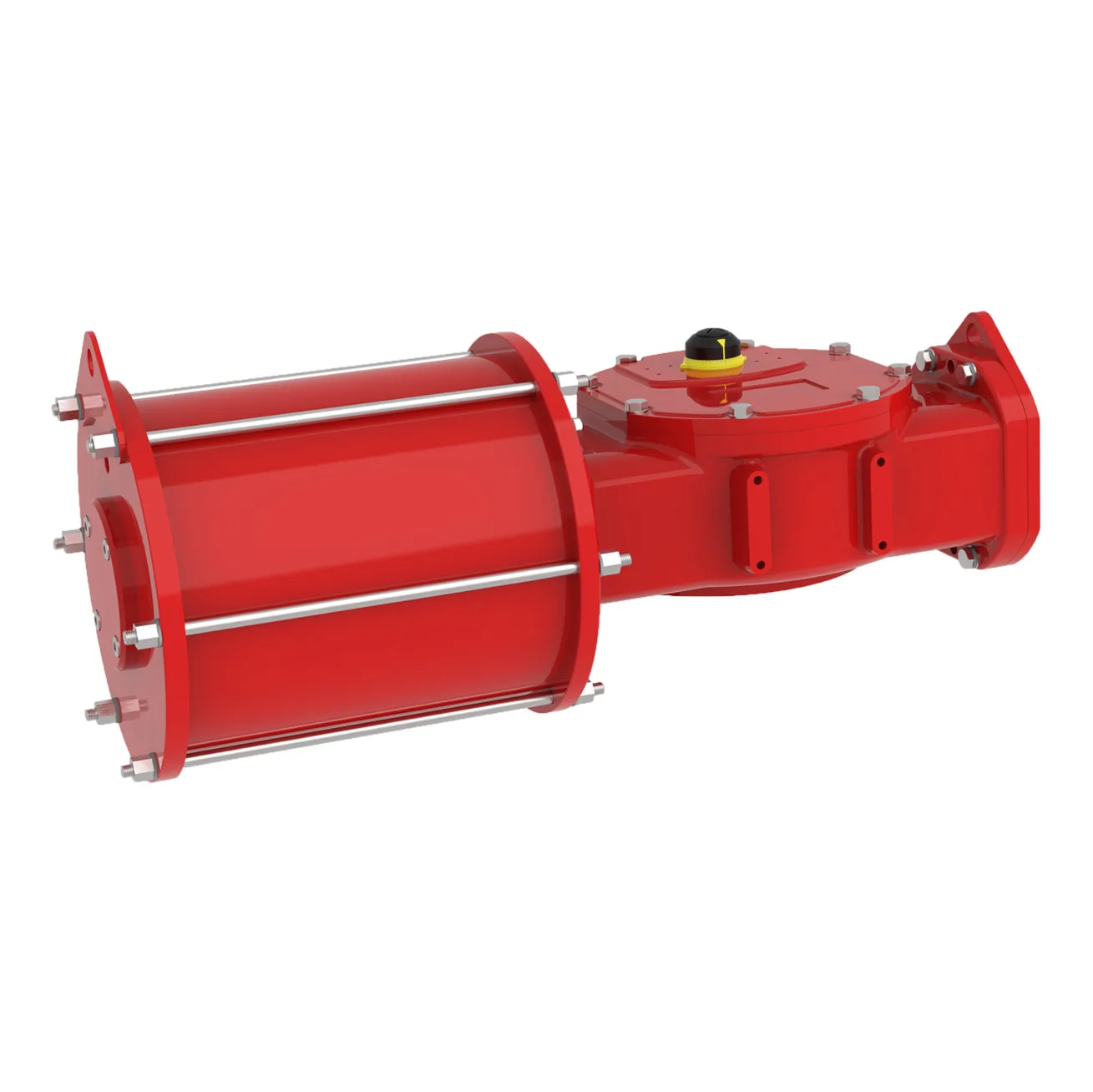

A folyamatos működéshez szükséges működtető megoldások kiválasztásakor a végfelhasználók a furat felületére, a tömítőanyag-kompatibilitásra és a nyomatékkimenet konzisztenciájára összpontosítanak. A fogasléces kialakítások dominálnak lineáris forgatónyomaték-jellemzőik és kompakt lábnyomuk miatt. Eközben a scotch-yoke mechanizmusok nagyobb nyitási nyomatékot biztosítanak a nagy átmérőjű negyedfordulatú szelepeknél. A tartósság garantálása érdekében a gyártóknak szigorú anyagkövethetőséget és valós idejű funkcionális tesztelést kell végrehajtaniuk. A rosszul gyártott egység az ülés szivárgásához, a szár zsugorodáshoz és a nem tervezett állásidőhöz vezet.
A jelenlegi ipari szabványok megkövetelik, hogy minden működtető eszköznek alá kell vetni a nyomáspróbát, a ciklus érvényesítését és a környezetvédelmi tömítés ellenőrzését. A fejlett gyártóüzemek immár számítógép-vezérelt próbapadokat használnak, amelyek rögzítik a nyomatékeltérést, a löket linearitását és a levegőfogyasztási mutatókat. Az ilyen eljárások összhangban vannak az ISO 5211 szerelési méretekkel és a VDI/VDE 3845 tartozék interfészekkel, biztosítva a szelepmárkák felcserélhetőségét. Fegyelmezett minőségirányítási rendszer nélkül a következetesség nem biztosítható, különösen nagy volumenű gyártási forgatókönyvek esetén.
Az alábbi táblázat három, széles körben használt működtetési elv megkülönböztető jellemzőit emeli ki. Nyilvánvaló, hogy mindegyik technológia különböző működési kereteket szolgál ki, mégis a pneumatikus kategória kínálja a legjobb egyensúlyt a sebesség, a biztonság és a teljes birtoklási költség között a modulációs és be-/kikapcsolási alkalmazásokhoz robbanásveszélyes környezetben.
| Működtetés típusa | Energiaforrás | Tipikus válaszidő | Veszélyes terület alkalmassága | Karbantartási komplexitás |
|---|---|---|---|---|
| Pneumatikus fogasléces fogasléc | Sűrített levegő/inert gáz | Gyors (fél másodperc alatt) | Kiváló (gyújtószikramentes) | Alacsony (cserélhető tömítések) |
| Elektromos motoros | AC/DC tápellátás | Lassútól közepesig | Robbanásbiztos burkolatot igényel | Mérsékelt (váltó, motor) |
| Hidraulikus | Nyomás alatti olaj | Mérsékelttől gyorsig | Jó (nincs szikra) | Magas (folyadékszennyeződés kockázata) |
Az Ipar 4.0 kezdeményezések arra késztették a gyártókat, hogy érintésmentes mágneses érzékelőket és vezeték nélküli kommunikációs modulokat ágyazzanak be közvetlenül a működtetőelemek házába. Ezek a fejlesztések lehetővé teszik a távoli löketfigyelést, a valós idejű nyomatéktrendet és a prediktív karbantartási riasztásokat. Az AS-interfész és az IO-Link protokollok integrációja csökkenti a vezetékezés bonyolultságát, miközben részletes teljesítményadatokat szállít az elosztott vezérlőrendszerekhez. Ennek ellenére a mechanikai átalakítás alapvető megbízhatósága – a légnyomástól a forgási nyomatékig – továbbra is az elsődleges megkülönböztető tényező. Még a legkifinomultabb elektronika sem tudja kompenzálni a nem megfelelő belső alkatrészek pontosságát.
A korrózióállóság kiemelkedően fontos a tengeri platformok, a szennyvízkezelés és a vegyi feldolgozás során. Az epoxi poliészter bevonattal ellátott eloxált alumínium testek általánosak az általános ipari felhasználásban, míg a rozsdamentes acél változatok (CF8M vagy duplex) az agresszív közegek kezelésére szolgálnak. A belsőleg keményen eloxált hengerfuratok az alacsony súrlódású PTFE-vel impregnált dugattyúvezetőkkel kombinálva jelentősen meghosszabbítják a ciklus élettartamát. A prémium egységek 500 000 ciklusos tartóssági teszten esnek át teljes terhelés mellett, igazolva a tömítés integritását és a nyomaték megtartását. A nem szabványos anyagok idő előtti meghibásodáshoz vezetnek, veszélyeztetve az üzem biztonságát és a termelési célokat.
A helyes specifikáció túlmutat az egyszerű nyomatéktáblázatokon. A mérnököknek figyelembe kell venniük a dinamikus nyomatéktényezőket: az üléssúrlódási hőmérséklet-változásokat, a csővezeték nyomáskülönbségeit és az öregedő szelepek biztonsági tényezőit. Apneumatikus működtetőjellemzően harminc százalékos biztonsági ráhagyást igényel a szelep törési nyomatéka felett. Ezenkívül a hibamentes működés (rugós visszatérés vagy kettős működésű) határozza meg a szabályozási sémát és a légtartály kapacitását. A túlméretezés felesleges beruházási ráfordítást és lassú simogatást okoz, míg az alulméretezés hiányos illeszkedést vagy ragadást eredményez. A tapasztalt gyártók által kínált számítási méretezési eszközök csökkentik ezeket a kockázatokat, feltéve, hogy a nyomatékadatok empirikus validáción alapulnak, nem pedig elméleti számításon.
A megbízható működtető megoldások következetes biztosítása érdekében az alkatrészek nyomon követhetősége a nyersanyagtól a kész összeállításig kötelező. A vezető gyártók ISO 9001 tanúsítvánnyal rendelkező eljárásokat alkalmaznak, de a legszigorúbb létesítmények is betartják az ISO 14001 környezetvédelmi szabványokat és az ATEX direktívát a potenciális robbanásveszélyes környezetben. Minden gyártási tételnek dokumentált bizonyítékot kell tartalmaznia a keménységvizsgálatról, a bevonat vastagságának ellenőrzéséről és a kalibrált nyomatékkimeneti görbékről. Ilyen szisztematikus minőségbiztosítás nélkül a tételenkénti változtatás elfogadhatatlanná válik a kritikus fontosságú alkalmazásokban. Pontosabban, a tömítéshorony méretei és a dugattyúléc fogak geometriája statisztikai folyamatszabályozást igényel a felcserélhetőség és a szivárgás sértetlenségének megőrzése érdekében hosszabb szervizintervallumokon keresztül.
Egy önkormányzati vízszűrő létesítmény a közelmúltban utólag szerelte fel multimédiás szűrő-visszamosó rendszerét, amely korábban gyakori elektromos működtető meghibásodásokat szenvedett a nedvesség behatolása és az elégtelen terhelhetőség miatt. A vezérlési logika újratervezése után a létesítmény negyedfordulatot vett felpneumatikus működtetőelrendezés rozsdamentes acél borítással és Viton tömítésekkel. Az új konfiguráció több mint kétmillió ciklust ért el karbantartási beavatkozás nélkül, jelentős mértékben csökkentve a nem tervezett leállásokat. Ez a valós példa rávilágít annak fontosságára, hogy olyan működtető technológiát válasszunk, amely igazodik az alkalmazás-specifikus környezeti kihívásokhoz és a ciklus elvárásaihoz.
A megfelelő telepítés tiszta, száraz és kenett sűrített levegővel kezdődik, amely megfelel az ISO 8573-1 3. osztályának vagy jobbnak. A nedvesség átvezetése felgyorsítja a belső korróziót és lemossa a kenőrétegeket. Az üzembe helyezés során a technikusoknak ellenőrizniük kell a löketidőzítést, a mágnesszelep kompatibilitását és a hibamentes működési irányt. A hat hónapos időszakos ellenőrzés általában magában foglalja a rögzítőcsavarok újbóli meghúzását, a légvezeték-szűrők ellenőrzését és a kézi felülbírálási mechanizmus kézi tesztelését. A homokos vagy magas páratartalmú zónákban üzemelő egységek hidrofób szűrőkkel felszerelt légtelenítő nyílásokkal rendelkeznek. Ha karbantartásra van szükség, a tömítéscsere készleteknek pontosan meg kell felelniük a furat átmérőjének és a szervizközeg anyagkompatibilitásának. Ezen irányelvek be nem tartása jelentősen lerövidíti az élettartamot.
A megbízható működtetési teljesítmény nem érhető el pusztán tervezéssel – ez alapos ellenőrzést igényel. Az átfogó belső tesztelőközpont számítógéppel vezérelt ciklustesztelőket, hősokk-szimulációt szolgáló környezeti kamrákat és héliumszivárgás-érzékelő rendszereket tartalmaz a tömítés integritásának ellenőrzésére. A hidraulikus repedésvizsgáló állványok igazolják a ház szerkezeti szilárdságát a névleges tápnyomás kétszáz százalékánál. Minden kész egységnek egyedi sorozatszámot kell kapnia minden tesztparaméter digitális rekordjához kötve. Az ilyen infrastruktúra a statisztikai minőségellenőrzéssel kombinálva kiküszöböli a végfelhasználók találgatásait a termék megbízhatóságát illetően. Nevezetesen, ha egy gyártó ilyen fejlett vizsgálóberendezésekbe fektet be, az közvetlenül az üzemek üzemeltetői számára alacsonyabb terepi meghibásodási arányt és magasabb folyamatelérhetőséget eredményez.
A működtetési technológia következő határa a digitális ikrek – olyan virtuális replikák, amelyek valós idejű terhelési adatok felhasználásával szimulálják a kopás előrehaladását. A nyomatékérzékelők és a helyzet-visszajelzések felhőelemzéssel történő integrálásával az eszközkezelők megjósolhatják a hátralévő hasznos élettartamot és ütemezhetik a karbantartást a tervezett fordulatok során. Ez az átállás a reaktív karbantartásról a prediktív karbantartásra csökkenti a pótalkatrészek készletköltségét, és kiküszöböli a véletlenszerű meghibásodásokat. Az indítószerkezet alapvető mechanikai robusztussága azonban továbbra is előfeltétel. Egyetlen digitális intelligencia sem képes megmenteni egy rosszul megtervezett terméket, amely gyors tömítésromlástól vagy fogaskerékkopástól szenved. Ezért a mechanikai kiválóság és az intelligens diagnosztika konvergenciája határozza meg az ipari szelepek és működtetések prémium szintjét.
Az új projektek vagy utólagos felújítási kampányok beszállítóinak értékelésekor a következő technikai kritériumok segítenek a hosszú távú elégedettség biztosításában:
A folyadékszabályozás versenykörnyezetében a gyártó belső fegyelme határozza meg a termék konzisztenciáját. A nagy pontosságú CNC megmunkálást részletes összeszerelési eljárásokkal kombináló vállalatok minimális nyomatékszórással és meghosszabbított tömítési élettartammal rendelkező működtető eszközöket állítanak elő. Ezenkívül az értékesítés előtti mérnöki tanácsadás – beleértve a nyomatékkalkulációkat, az alkalmazási kockázatelemzést és a környezeti kompatibilitási felülvizsgálatokat – jelentős hozzáadott értéket jelent az ügyfelek számára. Az értékesítés utáni támogatásnak világos szerelési kézikönyveket, távoli hibaelhárítást és gyors pótalkatrész-logisztikát kell tartalmaznia. Az ilyen átfogó szolgáltatási filozófia különbözteti meg a komoly gyártókat az áruösszeszerelőktől.
Taizhou Juhang Automation Equipment Technology Co., Ltdezt az integrált megközelítést példázza. A szelepautomatizálási megoldások kutatására, fejlesztésére és gyártására kiterjedő szilárd műszaki háttérrel a cég nagy pontosságú CNC megmunkáló berendezéseket és kifinomult tesztelési infrastruktúrát üzemeltet. Egy fejlett termékteljesítmény-ellenőrző és -tesztközpont, amely egy robusztus minőségirányítási rendszerrel és belsőleg jól rendezett részletes felügyelettel párosul, biztosítja a JUHANG működtetőeszközök megbízhatóságát a különböző ipari szektorokban. A szisztematikus minőség-ellenőrzés és a mérnöki kiválóság iránti elkötelezettség megbízható partnerré pozicionálja őket a hosszú távú, hibamentes működtetési teljesítményt igénylő projektekben.
Ahogy az iparágak folyamatosan automatizálódnak és digitalizálódnak, alapvető fontosságú a jól megtervezettpneumatikus működtetőnem fog csökkenni. Ehelyett a precíziós mechanika, a szigorú házon belüli tesztelés és az érzékeny műszaki támogatás kombinációja határozza meg a folyamatok megbízhatóságának új szabványát. A folyadékszabályozó berendezéseket meghatározó szakembereknek azt tanácsoljuk, hogy előnyben részesítsék azokat a beszállítókat, amelyek átlátható minőségi adatokat és hosszú távú komponensek nyomon követhetőségét mutatják be – ezek a tulajdonságok közvetlenül összefüggenek az alacsonyabb teljes birtoklási költséggel és a biztonságosabb működéssel.
