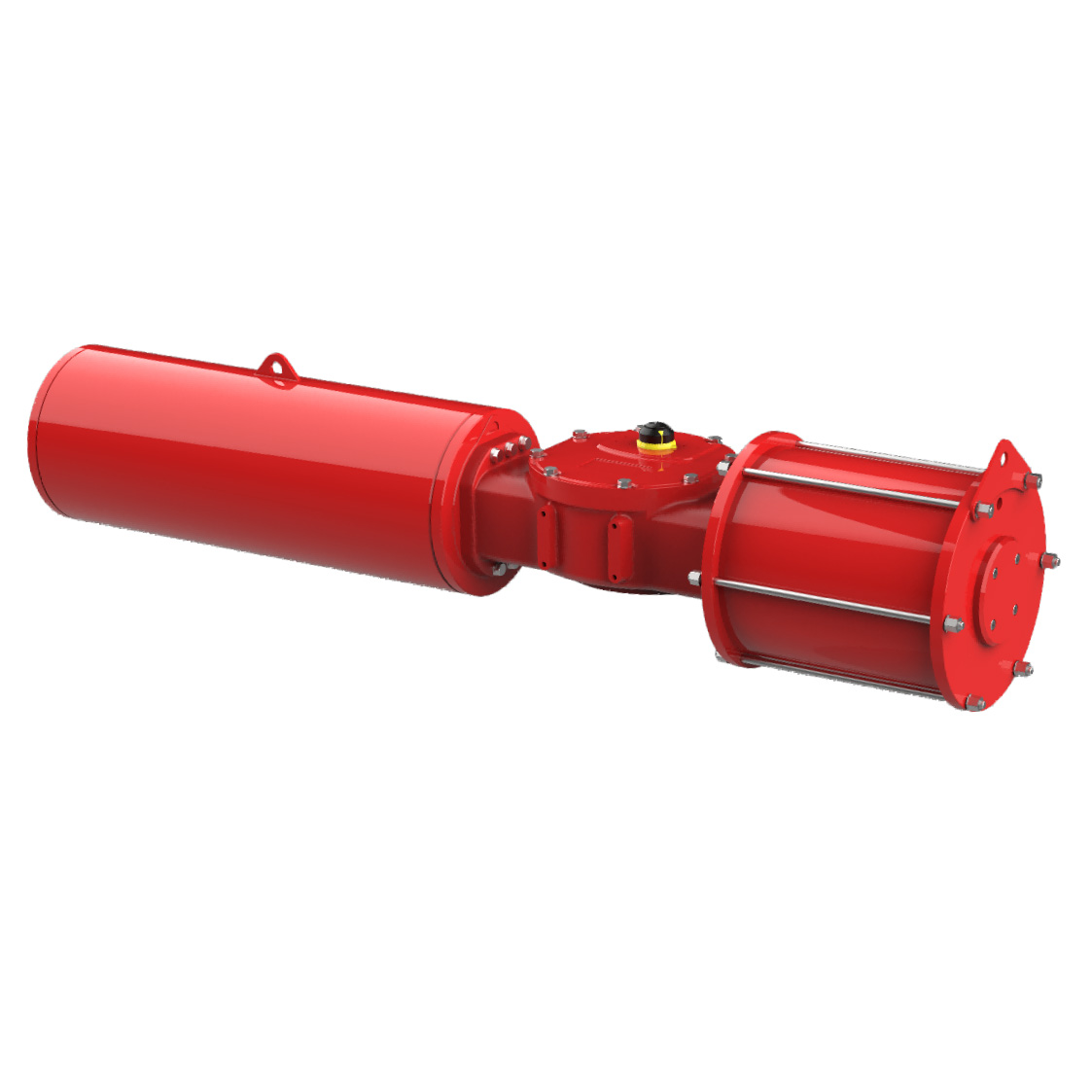

A nagy teherbírású scotch yoke szelepmozgató, egyfajta szöglövésű dugattyú pneumatikus működtető, az igás típusú pneumatikus működtető kialakítása finom és kompakt, szilárd és tartós, gömbszelepekhez, pillangószelepekhez, dugószelepekhez és egyéb szelepekhez, amelyek a kapcsoló kikapcsolásának 90 ° -os szögére vonatkoznak.
1. Termékek Bevezetés
A Scotch Yoke szelepmozgatók elsősorban a szelep műveleteket automatizálják. A lineáris mozgást hatékonyan konvertálják forgásmozgássá. Az alapvető skót ige mechanizmus egy csúszó blokkból áll, amely egy rögzített igán mozog. A csúszó blokk és a igák közötti kölcsönhatás döntő jelentőségű a szelepmozgató működéséhez. A dugattyú mozgásával a tolóblokkot az igák mentén tolja, rotációs mozgást teremtve. Ez a kialakítás lehetővé teszi a sima és ellenőrzött működtetést.
2. Termékparaméter (specifikáció)
Modell: JHD sorozat
A tavaszi végkimeneti nyomaték: 424N.M - 81421N.M
Szerkezet: Scotch Yoke
Alkalmazás: golyószelep, pillangószelep, dugószelep és más szelepek
Légellátó nyomás: 3 - 8 bar
Henger anyag: szénacél
Központi karosszéria: gömbölyű vasaló vagy szénacél
Levegőforrás -szabályozás: A szűrt sűrített levegőn keresztül, nincs szükség kenőolajra, az olajnak kenhető állapotban kell megfelelni az NBR -nek.
Alkalmazható környezeti hőmérséklet:
Standard -20 ℃ ~ 80 ℃
Alacsony hőmérséklet -40 ℃ ~ 80 ℃
Magas hőmérséklet -15 ℃ ~ 150 ℃
Karima szabvány: ISO 5211
Forgatási stroke: 90 ° (+/- 5 °)
Élet élettartama: EN 15714-3 szerint
3. Termékjellemzők
Scotch Yoke pneumatikus működtető dupla hatású JHD2E0410YS az alábbi jellemzőkkel rendelkezik:
● Felépítés: Nagy teherbírású skót yoke tavaszi visszatérési típus.
● Alacsony súrlódás, hosszú élettartam az EN 15714-3 szerint.
● A szögletes löket szelepekre, gömbszelepekre, pillangószelepekre, dugószelepekre és más szelepekre alkalmazva.
● Az ISO 5211 szerinti szerelő karima.
● Kiváló minőségű, gömbölyű vas- vagy szénacél felületi bevonat festéssel.
● A kapott tanúsítvány: ATEX, EAC, CE, SIL3, ISO9001: 2015 tanúsítvány.
● Csökkentő termékek, kiváló minőségű, teljes tanúsító rendszer.
● A gyárban lévő összes termék szigorú tesztelésen megy keresztül, minden egyes személyt nyomkövetési kóddal jelölnek a gyors azonosítás és a teljes nyomkövetési szolgáltatás érdekében.
● Funkcionális moduláris: pneumatikus moduláris, tavaszi moduláris, házmeghajtó moduláris stb., Az összes modul összeszerelhető és helyettesíthető; A termék stabilabbá tétele a teljesítményben és könnyebben karbantartható.

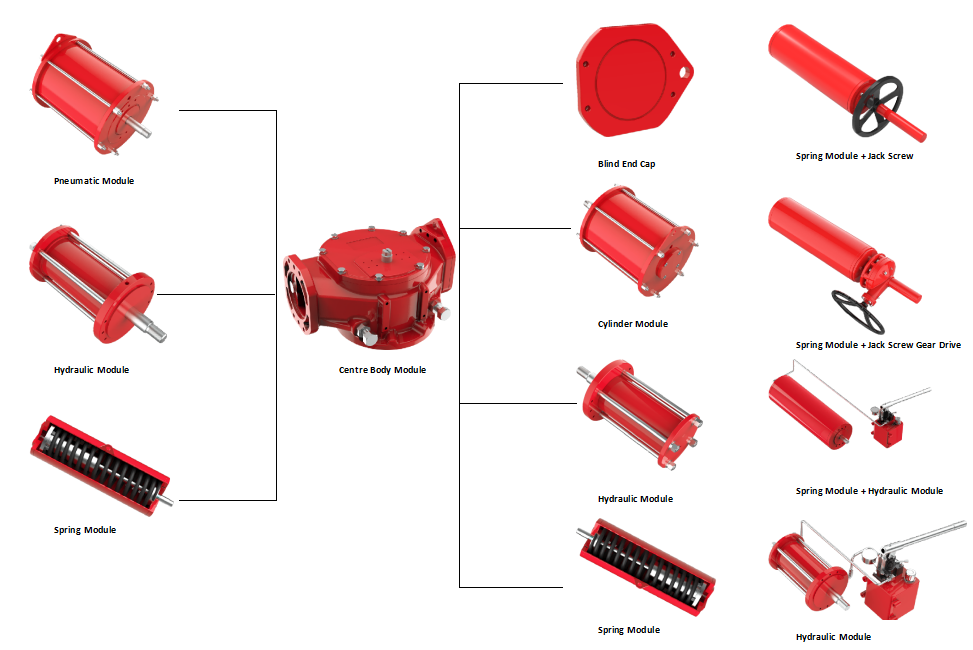

4.Module opció
GYIK
K: Ön gyártó vagy kereskedelmi társaság?
V: Olyan gyártó vagyunk, aki több mint 20 éve szakosodott a pneumatikus működtetőkre és a fogaskerék -szolgáltatókra, Taizhou -ban, Zhejiang tartományban, Kínában.
K: Ha érdekel a nagy teherbírású scotch yoke működtetője, mikor kaphatom meg az idézetet?
V: Minden kérdésére 24 órán belül válaszolunk.
K: Tud -e előállítani az ügyfél saját műszaki rajzai szerint?
V: Igen, személyre szabott testreszabási szolgáltatást kínálunk.
